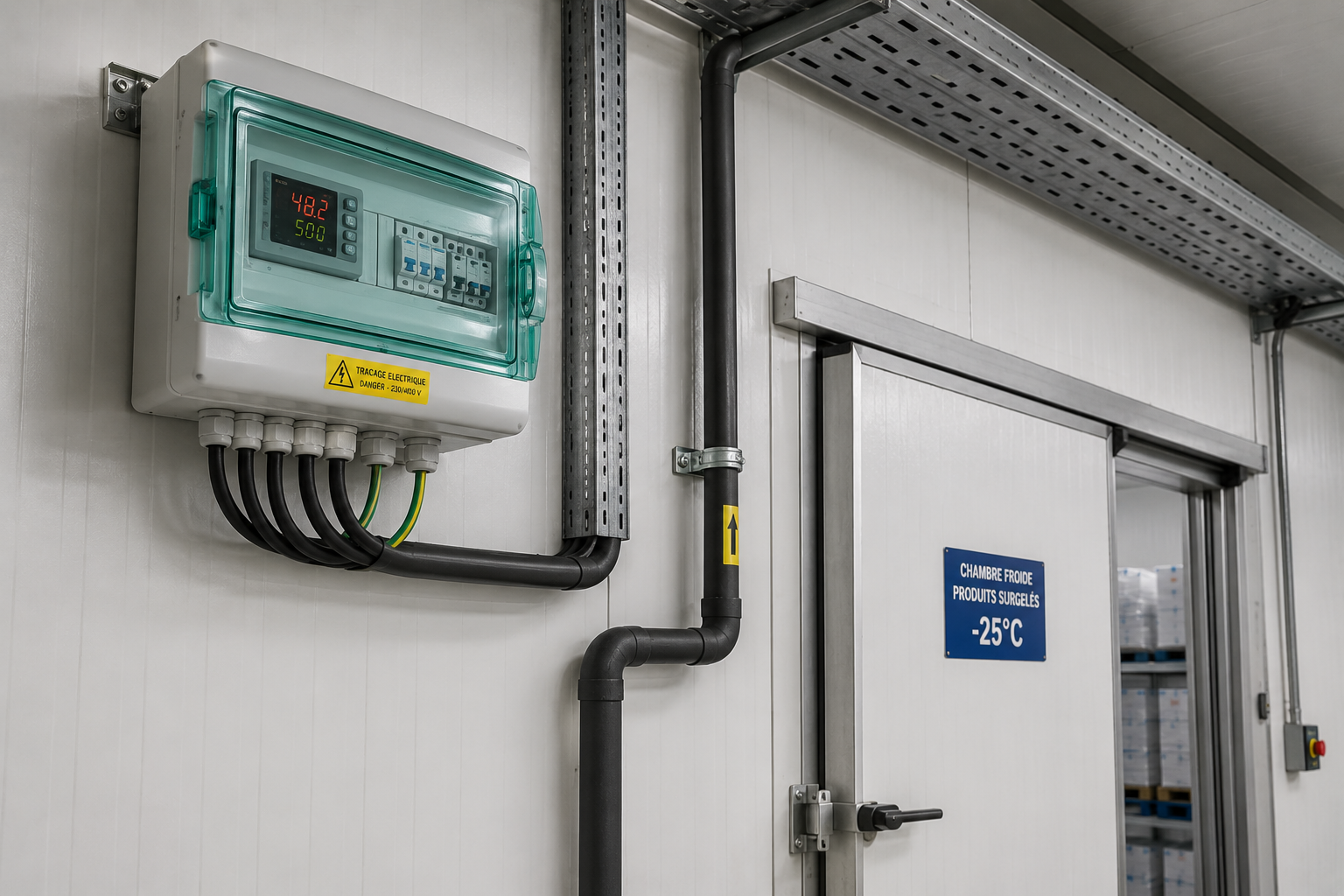

Coffret technique ELTH-B390-CTx avec thermostat électronique intégré
Le coffret technique ELTH-B390-CTx est une solution complète de régulation et d'alimentation destinée aux installations de traçage électrique et aux applications frigorifiques nécessitant un contrôle précis de la température.
Cette gamme associe un thermostat électronique ELTH-B390, un contacteur de puissance et un disjoncteur de protection dans un coffret étanche prêt à être raccordé sur site.
Disponible en version monophasée 230 V (CT1) ou triphasée 400 V (CT3), le coffret ELTH-B390-CTx simplifie considérablement la mise en œuvre des installations de chauffage électrique et de protection antigel.
Présentation
Le coffret ELTH-B390-CTx intègre l'ensemble des composants nécessaires à la régulation d'un câble chauffant, d'une trame chauffante ou d'un système de maintien en température.
Le thermostat électronique ELTH-B390 dispose d'un double affichage digital, de deux consignes configurables et d'une sortie de régulation associée à une sortie d'alarme.
Le système accepte différentes technologies de sondes, notamment les sondes PT100, PT1000, NTC et les signaux analogiques 4-20 mA.
Les coffrets sont entièrement pré-équipés et câblés afin de réduire le temps d'installation et de sécuriser le fonctionnement des équipements de chauffage.
Applications
- Chambres froides positives et négatives.
- Protection antigel de tuyauteries.
- Maintien en température industriel.
- Réfrigération commerciale et industrielle.
- Cuves et réservoirs.
- Traçage électrique de process.
- Installations agroalimentaires.
- Applications industrielles nécessitant une régulation précise.
Avantages
- Solution prête à installer.
- Thermostat électronique intégré.
- Double affichage digital.
- Sortie régulation et sortie alarme.
- Coffret étanche IP65.
- Résistance aux UV et aux environnements industriels.
- Version 230 V ou 400 V disponible.
- Compatible avec de nombreuses technologies de sondes.
- Disjoncteur et contacteur intégrés.
- Réduction du temps de câblage sur chantier.
Caractéristiques techniques
| Référence | ELTH-B390-CTx |
| Versions | CT1 (230 V) ou CT3 (400 V) |
| Thermostat | ELTH-B390 intégré |
| Affichage | Double affichage digital 4 chiffres |
| Consignes | 2 consignes paramétrables |
| Sorties | 1 sortie régulation + 1 sortie alarme |
| Entrées sondes | PT100, PT1000, NTC, 4-20 mA |
| Précision | Mieux que 0,5 % pleine échelle |
| Indice de protection | IP65 |
| Résistance mécanique | IK09 |
| Classe d'isolation | Classe II |
| Dimensions coffret | 335 × 285 × 160 mm |
Une solution adaptée à chaque installation
La gamme ELTH-B390-CTx est disponible en deux versions afin de répondre aux besoins des installations monophasées et triphasées.
| Référence | Alimentation | Application |
|---|---|---|
| ELTH-B390-CT1 | 230 V monophasé | Installations de chauffage et traçage électrique monophasées |
| ELTH-B390-CT3 | 400 V triphasé | Installations de chauffage et traçage électrique triphasées |
Documentation associée
Téléchargez la documentation ELTH-B390-CTx pour consulter les schémas électriques, les caractéristiques détaillées et les informations de raccordement.
La version complète de ce document est disponible au format PDF.
